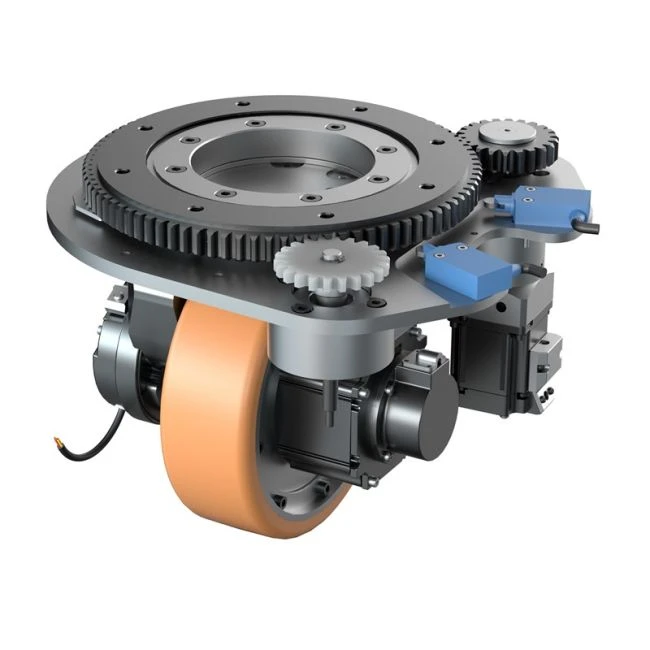

Lygiagretus horizontalus pavaros ratas su vairavimu

Lygiagretus horizontalus pavaros ratas su vairavimu pasirenka lygiagretaus ašies dizainą, kuris užtikrina sklandų ir efektyvų veikimą keliomis kryptimis į priekį, atgal, kairėje ir dešinėje. Ši struktūra suteikia puikų našumą vidutinės apkrovos sąlygomis, todėl tai yra idealus pasirinkimas lanksčiam pramoninės automatizavimo sistemoms.

1. Kompaktinė struktūra, žemas triukšmas ir didelis išėjimo sukimo momentas.

2.Horizontalios pavaros ratų serija (pavadinta rato skersmeniu mm): apima visą programų asortimentą, kurio skersmuo yra 167, 210, 220, 250, 280 ir 300.

3. Horizontalios pavaros ratų apkrovos talpa: nuo 800 kg iki 3000 kg įvairiose serijose.

4.inėjimo įtampos diapazonas: 12v -96 v; Galima įsigyti tiek vairavimo, tiek ne vairavimo versijose.

5.tioninės rato medžiagos: poliuretanas arba guma.

6.tioniniai varikliai: DC šepetys, kintamosios srovės asinchroniniai arba nuolatiniai magneto servo varikliai, kurių galios diapazonas yra nuo 400 W iki 15kW.

7.tioniniai komponentai: slopinimo spyruoklės, ribiniai jungikliai, iš anksto nustatyti jungikliai, papildomi/absoliučiai koduojantys kodai, potenciometrai ir kitos dalys.

Modelis	Įvertinta įtampa (V)	Galia (W)	Įvertinta srovė (a)	Greitis (apsisukimų per minutę)	Įvertintas sukimo momentas (NM)	Mažinimo santykis	Išvesties sukimo momentas (NM)	Maksimalus sukimo momentas (NM)	Maksimalus apkrova (kg)
Plt -167	24	400	18.4	3000	1.27	21	23	69	800
	24	400	18.4	3000	1.27	32	35	105	800
	48	750	18	3000	2.4	21	40	120	800
	48	1000	26.4	3000	3.18	32	88	240	800
Plt -210	48	3000	68	3000	9.55	32	260	576	1500
Plt -220	48	750	18	3000	2.4	28	58	174	1000
	48	750	18	3000	2.4	40	82	246	1000
	48	1000	26.4	3000	3.18	40	102	306	1000
Plt -250	48	1500	35	2000	7.16	27	165	480	1600
	48	1500	35	2000	7.16	40	245	735	1600
	48	2000	50	2000	9.55	27	220	480	1600
	48	2000	50	2000	9.55	40	325	880	1600
Plt -280	48	2500	55	2000	11.9	28	284	872	2000
	48	2500	55	2000	11.9	40	405	1040	2000
Plt -300	48	3000	74	2500	12	21	214	642	3000
	48	3000	74	2500	12	40	408	1080	3000
	48	4000	96	2500	15	21	268	780	3000
	48	4000	96	2500	15	40	510	1080	3000



Atsisiųskite



Produktai PDF brėžinys

 Plt -167 p751sf 30-29-2 ha.pdf

 Plt -210 p751df 26-25-22 hs-c.pdf

Plt -220 p102sf 30-32-2 ha.pdf

Plt -250 p152sf 30-33-22 hs.pdf

Plt -300 p302sf 30-29-22 hs.pdf

Produktai 3D brėžiniai

 Plt -167 p751sf 30-29-2 h (3d) .zip

 Plt -210 p751df 26-25-22 hs-c (3d) .zip

 Plt -220 p102sf 30-32-2 ha (3d) .zip

 Plt -250 p152sf 30-33-22 hs (3d) .zip

 Plt -300 p302sf 30-33-22 hs (3d) .zip

Paraiškos

Pramoniniai robotai

Tinka įvairiems pramoninių robotų sąnariams, užtikrinančioms stabilią galią.

Automatizavimo surinkimo linijos

Siūlo lanksčią judėjimo palaikymą įvairiems automatizuotoms prietaisams, užtikrinant efektyvų gamybos linijų veikimą.

Mažos mobiliosios platformos

Idealiai tinka įrankiams ar transportavimo įrenginiams, kuriems reikalingas judrus judėjimas ir galintys efektyviai valdyti vidutines apkrovas.



Šeši pagrindiniai kokybės patikinimai



Profesionali techninė komanda

Kvalifikuoti technikai

Išplėstinė gamybos įranga

Patyręs gamybos personalas

Griežtos bandymo procedūros

Bendrovės gamykla



DUK



Kl.: Kaip lygiagretus horizontalus pavaros ratas su vairavimu pasiekia lankstų judėjimą?

A: Jos lygiagrečia ašies struktūra leidžia ratui palaikyti stabilų judesį keliomis kryptimis, todėl ji yra tinkama sudėtingoms pritaikymo aplinkoms.

Kl.: Kam tinkamas apkrova?

A: Mūsų pavaros ratas yra ypač tinkamas vidutinio apkrovos veikimui, puikiai veikiantis dinamiškoje aplinkoje.

Klausimas: Kaip aš galiu išlaikyti lygiagrečią horizontalų pavaros ratą su vairavimu, kad prailginčiau jo gyvenimo trukmę?

A: Reguliariai patikrinkite rato darbo aplinkos ir tepimo sistemą, laikykite ją švariai ir venkite perkrovos, kad užtikrintumėte ilgalaikį stabilų veikimą.
